GM系列高真空隔膜閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品概述

Gm系列高真空隔膜閥供接通或切斷真空系統之用。連接管焊接式真空隔膜閥更是溴化鋰制冷設備中的理想配件。適用介質為空氣及非腐蝕性氣體。連接法蘭標準按GB6070或GB4982規定，也可為連接管焊接型式。

主要技術規范

適用范圍Pa	103～1.3×10-4
漏率Pa.L/S	6.7×10-4
介質溫度℃	隔膜為丁腈橡膠時-25～+80
介質溫度℃	隔膜為氟橡膠時-30 50

主要零部件材質

零件名稱	材料
閥體	碳鋼、不銹鋼
隔膜	丁腈橡膠、氟膠
閥桿	不銹鋼

外形及連接尺寸

型號 \ 尺寸	DN	D	H	A	L	L1
GM0C-H(Ⅰ)	10	19	80	55	240	120
GM-25C-H(Ⅰ)	25	32	105	80	240	120
GM-40C-H	40	45	133	100	240	120
GM-50C-H	50	57	157	100	240	120
GM0D-H(Ⅰ)	10	19	77.5	50	150	150
GM-25C-H(Ⅰ)	25	32	105	60	75	75

Ⅱ型連接管焊隔膜閥外形及連接尺寸

型號 \ 尺寸	DN	D	H	A	L	L1
GM0C-H(Ⅱ)	10	19	80	55	195	120
GM-25C-H(Ⅱ)	25	32	105	80	236	120
GM0D-H(Ⅱ)	10	19	77.5	50	150	75
GM-25D-H(Ⅱ)	25	32	105	66	175	75

Ⅲ活套法蘭連接隔膜閥外形及連接尺寸

型號 \ 尺寸	DN	D	H	A	L	L1
GM0C-H(Ⅱ)	10	19	80	55	195	120
GM-25C-H(Ⅱ)	25	32	105	80	236	120
GM0D-H(Ⅱ)	10	19	77.5	50	150	75
GM-25D-H(Ⅱ)	25	32	105	66	175	75

Ⅳ活套法蘭連接隔膜閥外形及連接尺寸

型號 \ 尺寸	DN	D	D1	H	A	L	n-Фc
GM0C	10	46	36	80	55	75	4-Ф6
GM-25C	25	70	55	105	80	120	4-Ф7
GM-40C	40	100	80	133	100	150	4-Ф9
GM-50C	50	110	90	157	100	180	4-Ф9

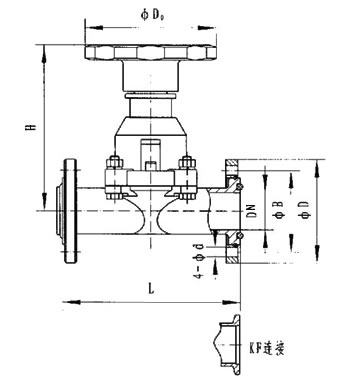

產品尺寸

溫馨提示：“GM系列高真空隔膜閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
